Ishikawa-Diagramm

Ziele und Grundidee

🎯

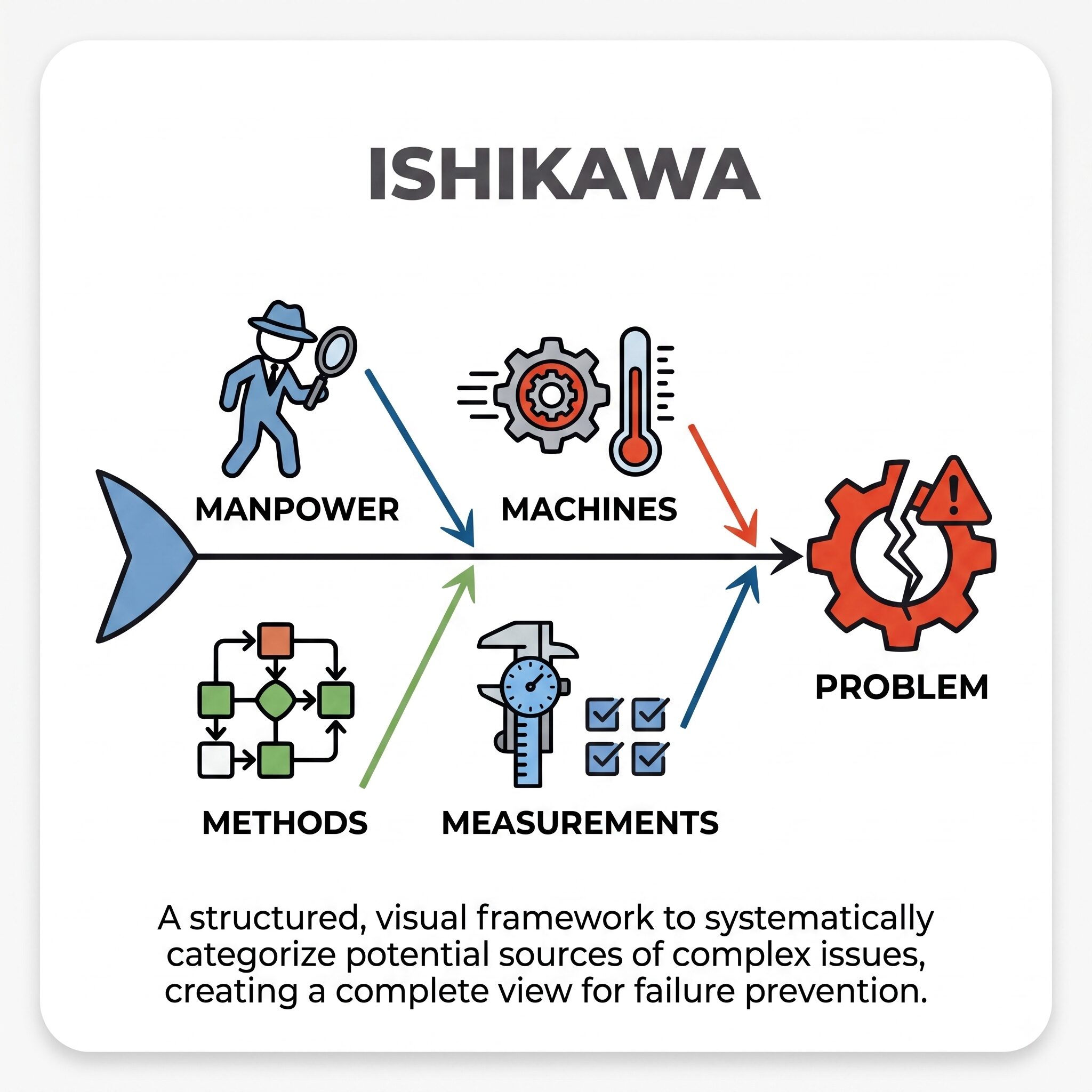

Vom Symptom isolierte Korrekturmaßnahmen führen zu Fehlerwiederholungen. Das Ishikawa-Diagramm stellt sicher, dass nicht das offensichtliche Problembekämpfen im Vordergrund steht, sondern die lückenlose Offenlegung der zugrundeliegenden Kausalketten (Root Cause Analysis). Durch die geometrische Anordnung einer Hauptachse („Rückgrat“) und abzweigenden Kategorien („Hauptgräten“) wird das menschliche Gehirn gezwungen, das gesamte Systemumfeld eines Fehlers strukturiert zu beleuchten.

Im Kontext des modernen Qualitäts- und Ingenieurwesens fungiert die Methode als Schnittstellen-Katalysator. Anstatt Abteilungs-Grenzstreitigkeiten zu fördern, bündelt das Ursachen-Wirkungs-Diagramm das verteilte Prozesswissen von Fachexperten. Es verhindert das vorschnelle Festlegen auf eine Hypothese, indem es hypothetische Einflussfaktoren meßtechnisch und logisch aufschlüsselt, bis die verifizierbaren Hauptursachen zweifelsfrei isoliert sind.

Methode im Detail

🔍

📌 Grundregeln und Anwendungsprämissen

Invarianz der Problemstellung

Das zu analysierende Problem (die Wirkung) wird als präzise messbare Abweichung am Fischkopf definiert und darf während der Analyse nicht verändert werden.

Trennung von Ursache und Wirkung

Jeder eingetragene Faktor muss eine potenzielle Ursache sein, niemals eine erneute Beschreibung des Fehlersymptoms.

Vollständigkeits-Prämisse

Es wird die klassische 8M-Struktur (Mensch, Maschine, Material, Methode, Milieu/Umwelt, Messbarkeit, Management, Maintenance) als Suchraster angewendet, um blinde Flecken auszuschließen.

Verifikations-Pfad

Eine im Diagramm festgelegte Hauptursache bleibt solange eine Hypothese, bis sie durch reale Prozessdaten, Versuche oder statistische Tests verifiziert wurde.

🧰 Erforderliches Kompetenzlevel und Ausstattung

Die Methode setzt grundlegendes Verständnis für die zu analysierenden Prozesse voraus. Der Moderator benötigt fundierte Kenntnisse in Moderationstechnik und Kausalitätslogik (z. B. Six Sigma Green/Black Belt oder Qualitätsingenieur-Qualifikation).

Ausrüstung physisch: Großflächiges Whiteboard oder Metaplanwand (mindestens 2×1 Meter), braunes Packpapier für langwierige Analysen, Moderationskarten in verschiedenen Farben (für Haupt- und Nebengräten), Marker, Klebepunkte zur Priorisierung.

Ausrüstung digital: Mindmapping- oder QM-Software (z. B. Minitab, Visio, CAQ-Systeme oder digitale Whiteboards wie Miro/Mural).

Bauliche Voraussetzungen: Ruhiger Moderationsraum mit ausreichender Wandfläche zur unterbrechungsfreien Visuelle-Analyse

🧱 Detaillierte Aufschlüsselung der Kernkomponenten

Der Hauptmoderator (QM / Methoden-Coach)

Fokus: Methodische Disziplin, neutrale Gesprächsführung, strikte Einhaltung der Kausalitätslogik.
Denkweise: Hinterfragend, objektiv, prozessneutral, strukturorientiert.
Ziel: Lückenlose Moderation ohne inhaltliche Einflussnahme auf die Fachexperten.
Typische Frage: „Auf welche dieser 8M-Kategorien wirkt sich diese Beobachtung direkt aus?“

🛠️ Der Fachexperte / Prozessowner (Engineering / Produktion)

Fokus: Bereitstellung von technischem Detailwissen und empirischen Felddaten.
Denkweise: Ursächlich, praxisnah, detailorientiert, evidenzbasiert.
Ziel: Identifikation von realen Prozessschwankungen und Parameterabweichungen.
Typische Frage: „Welche Toleranzabweichung im Material könnte physikalisch zu diesem Schadensbild führen?“

📊 Die Hauptgräten (Die 8M-Kategorien)

Mensch: Einflüsse durch Qualifikation, Ergonomie, Ermüdung, Schulung oder Fehlhandlung.
Maschine: Einflüsse durch Werkzeuge, Verschleiß, Maschinenparameter, Steuerung oder Wartung.
Material: Einflüsse durch Rohstoffe, Zulieferteile, Charge, Toleranzen oder Lagerung.
Methode: Einflüsse durch Prozessbeschreibungen, Arbeitsanweisungen, Tempo oder Ablaufstrukturen.
Milieu / Umwelt: Einflüsse durch Temperatur, Luftfeuchtigkeit, Vibration, Licht oder Sauberkeit.
Messbarkeit: Einflüsse durch Prüfmittel, Messunsicherheit, Kalibrierung oder Prüfmethode.
Management: Einflüsse durch Ressourcendruck, Zielkonflikte, Schichtmodelle oder Priorisierungen.
Maintenance (Wartung): Einflüsse durch Instandhaltungsintervalle, Schmiermittel oder Ersatzteilqualität.

🌐 Online-Durchführbarkeit

Das Ishikawa-Diagramm lässt sich hervorragend digital umsetzen. Durch die Nutzung von Vektor-basierten Whiteboard-Tools (Miro, Mural) oder spezialisierten CAQ-Softwaremodulen können dezentrale Entwicklungsteams global zusammenarbeiten. Digitale Haftnotizen ermöglichen das verlustfreie Verschieben von Ursachen zwischen den Gräten im Falle von Neukategorisierungen.

Anwendung

🔨

1. Exakte Definition des Fehlers (Der Fischkopf)

Der Moderator formuliert gemeinsam mit dem Team das Problem so präzise wie möglich. Die Definition enthält Objekt, Abweichung und Ausmaß (z. B. „Bohrung an Gehäuse X ist bei 12 % der Charge Y um 0,05 mm zu groß“). Das Ergebnis wird prägnant im Kasten am rechten Ende der Hauptachse (Fischkopf) fixiert.

2. Konstruktion der Hauptgräten (Systemrasterung)

Vom Hauptstrang ausgehend werden im 45-Grad-Winkel die Hauptgräten gezeichnet. Je nach Anwendungsfall wählt das Team die relevanten M-Kategorien (im klassischen Maschinenbau meist Mensch, Maschine, Material, Methode, Milieu, Messbarkeit).

3. Brainstorming und Zuordnung von Ursachen (Nebengräten 1. Ordnung)

Das Team sammelt potenzielle Ursachen für das definierte Problem. Der Moderator zeichnet diese als waagerechte Nebengräten an die jeweiligen Hauptgräten. Wichtig: In dieser Phase gilt reine Vollständigkeit; die Ursachen werden noch nicht auf ihre Richtigkeit geprüft.

4. Kausale Vertiefung mittels 5-Why-Methode (Nebengräten 2. und 3. Ordnung)

Zu jeder identifizierten Ursache auf den Nebengräten wird gezielt nachgefragt: „Warum ist das so?“. Die Antworten werden als Verzweigungen an die bestehenden Nebengräten angefügt. Dieser Schritt wird so lange wiederholt, bis eine echte, beeinflussbare Grundursache (Root Cause) erreicht ist.

5. Plausibilitäts- und Konsistenzprüfung

Das Gesamtdiagramm wird von links nach rechts gelesen („Wenn [Ursache], dann [Wirkung]“), um die logische Durchgängigkeit der Kausalketten zu überprüfen. Logiklücken werden durch Nachfragen geschlossen.

6. Priorisierung der Ursachenhypothesen

Jeder Fachexperte erhält eine definierte Anzahl an Klebepunkten (z. B. 3 bis 5), um die aus seiner Sicht wahrscheinlichsten Hauptursachen zu gewichten. Alternativ erfolgt die Auswahl durch mathematisch-statistische Kriterien.

7. Formulierung von Verifikationsaufträgen

Für die am höchsten priorisierten Ursachenhypothesen werden konkrete Prüfaufträge (Wer, Was, Bis wann) definiert. Die Ursachen gelten erst dann als bestätigt, wenn sie durch Messungen, Versuche oder Prozessanalysen empirisch belegt wurden.

Tipps

💡

Der Reverse-Read-Check

• Lese die erarbeiteten Verzweigungen stets rückwärts vor: Nutzen Sie die Formulierung „Nebengräte 2. Ordnung führt zu Nebengräte 1. Ordnung und dies verursacht Fischkopf-Problem“. Erscheint diese Satzstruktur unlogisch, ist die Hierarchie der Gräten falsch aufgebaut.
• Nutze bei komplexen mechanisch-elektronischen Problemen zusätzlich die Kategorie „Schnittstelle“ als eigene Hauptgräte, um Kommunikations- und Signalverarbeitungsfehler zwischen Systemkomponenten isoliert zu betrachten.
• Verknüpfe das Ishikawa-Diagramm direkt mit einem 8D-Report: Die verifizierten Root Causes bilden die direkte Eingangsgröße für die D5-Phase (Auswahl und Verifikation der permanenten Abstellmaßnahmen).

Fallstricke

⚡

Wo Licht ist, ist auch Schatten

In der Praxis führen typische Fehler oft dazu, dass die Anwendung der Methode ihr volles Potenzial verfehlt.
∝ Das Problem im Fischkopf wird zu schwammig oder zu breit formuliert (z. B. „Schlechte Qualität“), was zu unsteuerbaren, uferlosen Diagrammen führt.
∝ Symptome werden als Ursachen eingetragen (z. B. „Bauteil defekt“ anstatt „Überlastung durch Falschmontage“), wodurch die Kausalkette unterbrochen wird.
∝ Das Diagramm wird nach der Erstellung als Erledigt betrachtet, ohne dass eine empirische Verifikation der priorisierten Hypothesen durch Messdaten stattfindet.
∝ Es wird eine Schuld-Kultur gefördert, bei der die Kategorie „Mensch“ als Sündenbock für organisatorische oder verfahrenstechnische Mängel missbraucht wird.

Stärken und Grenzen

⚖️

Jede Methode hat ihren optimalen Einsatzbereich

Die Anwendung bietet enorme strategische Vorteile, stößt bei unvollständiger Ausführung jedoch an klare Grenzen.

Wann bringt die Methode besonderen Nutzen?

+ Hohe Transparenz und intuitive Visualisierung komplexer Ursachen-Wirkungs-Zusammenhänge.
+ Vermeidung von tunnelartigem Denken durch die erzwungene Beleuchtung aller M-Kategorien.
+ Hervorragendes Instrument zur Bündelung von interdisziplinär verstreutem Prozesswissen.

Was sind die Grenzen der Methode?

∼ Das Diagramm bildet keine zeitlichen Wechselwirkungen oder dynamischen Rückkopplungen zwischen verschiedenen Ursachen ab.
∼ Bei hochgradig komplexen Systemen droht das Diagramm unübersichtlich und unsteuerbar zu werden.
∼ Reine Hypothesensammlung: Das Werkzeug liefert ohne nachgelagerte Experimente keinen mathematischen Beweis für die Kausalität.

 Ergebnis

📦

Ein vollständig dokumentiertes, strukturiertes Ursachen-Wirkungs-Diagramm mit verifizierten und priorisierten Hauptursachenhypothesen inklusive eines konkreten Action-Plans zur empirischen Verifikation.
